Установка УСН-150 ХЛ1

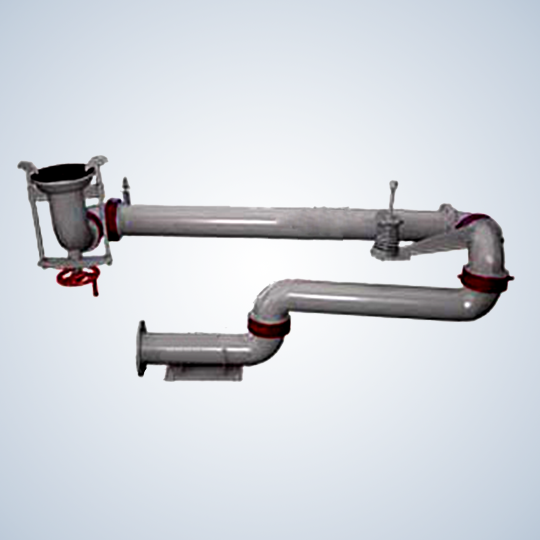

Установка УСН-150 ХЛ1 предназначена для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами. Установка состоит из шарнирно соединенных труб, оканчивающихся, с одной стороны, опорным патрубком с присоединительным фланцем, а с другой стороны - присоединительной головкой. Оригинальная конструкция 5 шарнирных соединений обеспечивает долговечность и надежность изделия в эксплуатации.
Установку монтируют на фронте слива на бетонном основании с помощью фундаментных болтов. Оригинальная конструкция шарниров обеспечивает долговечность и надежность изделия в эксплуатации.
Возможна комплектация ответными фланцами.
По устойчивости к воздействию климатических факторов соответствует исполнению ХЛ категории размещения 1 по ГОСТ Р 15150-69.
Установленная безотказная наработка – 2200 циклов. Под циклом работы установки понимается поворот установки из исходного положения в рабочее положение и обратно при условии работы всех ее составных частей.
Срок службы – 10 лет.
ГОСТ 18194-79
Сертификат соответствия РОСС RU.HО04.H00359 с 11.08.2007 по 11.08.2010
Разрешение Ростехнадзора на применение № РРС 00-19535 с 02.02.2006 по 02.02.2009
Параметры изделия | УСН-150ХЛ-1 |
диаметр условного прохода, мм | 150 |
условное давление, мПа | 0,4 |
усилие на рукоятке, Н | 200 |
зона подключения прибора, м | ±2 |
длина, мм | 2200 |
ширина, мм | 700 |
высота, мм | 600 |
масса, кг | 120 |
