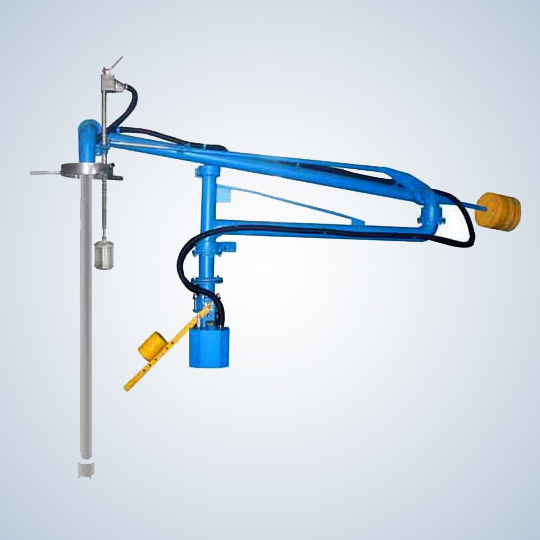

Устройство УНЖ 6-100АС-01 исполнение 4
Устройство УНЖ 6-100АС-01 исп.4, предназначено для герметизированного и автоматизированного верхнего налива-(слива) нефти и нефтепродуктов в железнодорожные цистерны с отводом паров из зоны налива.
Особенности
Отвод паров производится через отдельный гибкий рукав.
Удлинённая сливная труба достаёт до дна цистерн различных типов, что обеспечит максимальное удаление продукта. Конструкция наливной трубы с перемещаемой по высоте крышкой позволяет производить верхний слив цистерн диаметром до 3,2м.
Герметизирующая крышка:
Механизм прижатия расположен на устройстве и обеспечивает прижатие герметизирующей крышки к горловине цистерны как в начале налива так и в процессе просадки цистерны под действием налитого в неё продукта.
Универсальный наконечник трубы с уменьшенной до 15 мм высотой окна позволяет производить как налив, так и полный слив продукта
Система автоматического прекращения налива:
Двухрядные шарниры:
В любом положении устройства грузы противовеса находятся вне эстакады.
Для перевода установки в режим слива необходимо:
Для контроля окончания слива, в неподвижной части стояка, на байпасе, устанавливается индикатор заполнения трубопровода. При появлении в трубопроводе воздуха включается светозвуковая сигнализация, оповещающая об этом персонал. Сигнал от этого индикатора, через отдельную схему управления, может использоваться для отключения насоса.
Наименование показателя | Значение |
Диаметр условного прохода, мм | 100 |
Рабочее давление, МПа (кг/см2), не более | 1,0 (10) |
Расчетная пропускная способность нефтепродуктов, м3/час | 150 |
Зона обслуживания, м | 3,5 |
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более | 50(5) |
Время приведения устройства в рабочее положение, мин, не более: | 4 |
Напряжение питания электроустановки, В; | 220 (50Гц) |
Напряжение питания датчика, В; | 24 |
Назначенный ресурс циклов | 5000 |
Назначенный срок службы, лет | 10 |
Обслуживающий персонал, чел | 1 |
Габаритные размеры в сложенном положении, мм, не более: | |
длина | 3700 |
ширина | 600 |
высота | 3700 |
Масса, кг, не более | 280 |
