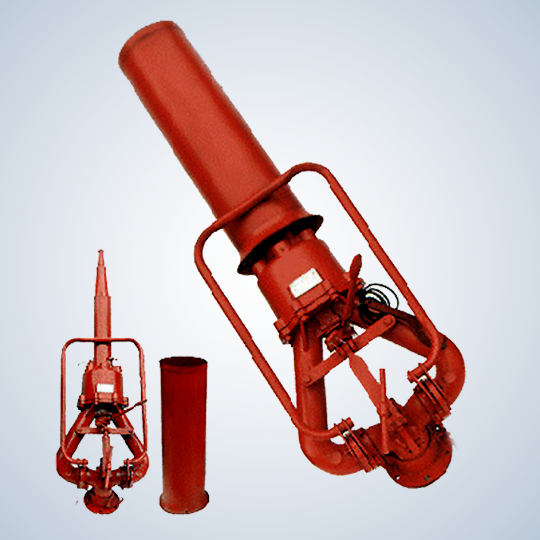

Лафетные стволы стационарные ЛС-С-40, ЛС-С-60

Лафетные стволы стационарные предназначены для создания и направления струи воды или  воздушно-механической пены при тушении крупных пожаров.
Ствол изготовлен в климатическом исполнении У для категории размещения 1 по ГОСТ 15150.

Наименование показателей  Значение
ЛС-С-60  ЛС-С-40
Рабочее давление, МПа 0,8 0,8
Расход воды, л/с 60 40
Расход водного раствора пенообразователя, л/с 50 30
Кратность пены на выходе из ствола, не менее 7 7
Диаметр водяного насадка, мм 50 50
Диаметр пенного насадка, мм 220 220
Дальность струи (по крайним каплям), м не менее 70 70
-   водяной 40 40
-   пенной
Перемещение ствола в горизонтальной плоскости, град 0-3600 0-3600
Перемещение ствола в вертикальной плоскости, град 75 75
-  верх 15 15
-  вниз
Габаритные размеры, мм не более 1950 1450
-  длина 550 550
-  ширина 450 450
-  высота
Масса, кг, не более 53 46

Стальные детали имеют покрытие Ц18хр. Крепёжные детали покрытие Ц9хр. Требование к покрытиям деталей по ГОСТ 9.301.

Наружный поверхности ствола имеют лакокрасочное покрытие по V классу ГОСТ 9.032 грунтовка ФЛ-03Ж ГОСТ 9109 и эмаль ХВ-110 ГОСТ18374, цвет покрытия  красный, белый.

Ствол соответствует следующим показатели надежности:

  • полный срок службы - 10 лет;
  • средняя наработка до отказа - 554 циклов.

Циклом следует считать переключение подачи, с режима сплошной водяной струи на режим с выдержкой при рабочем давлении 30±10С, а также возвратно-поступательное перемещение ствола в вертикальной и горизонтальной плоскостях с выдержкой в крайних положениях при рабочем давлении.
