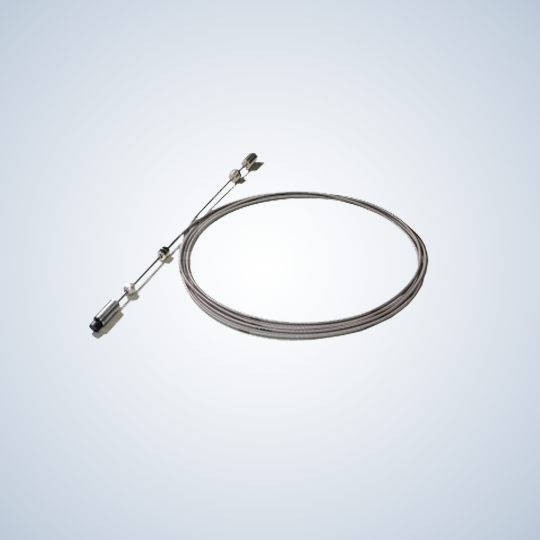

VISY-Stick Flex представляет собой зонд, который разработан специально для вертикальных резервуаров (РВС).

Технические характеристики зонда VISY-Stick Flex

Стандартная модель

» Измерение параметров по длине до 15 м.

» Измерение уровня нефтепродуктов: диапазон измерений от 185 до 15000 мм без модуля плотности и от 350 до 15000 мм с модулем плотности;

точность ± 2 мм;

повторяемость результатов ± 0,5 мм; дискретность 0,001 мм;

порог срабатывания 185 мм*;

диаметр поплавка Ø 43 мм, 1 ½ дюйма;

» Определение плотности нефтепродукта: диапазон измерений от 700 до 900 кг/ куб.м для бензина и дизеля;

точность ± 10 кг/куб.м.**;

** Для решения с поплавком плотности

» Измерение уровня подтоварной воды: диапазон измерений от 150 до 15000 мм; точность ± 3 мм;

повторяемость результатов ± 0,5 мм; дискретность 0,001 мм;

порог срабатывания 140 мм*;

диаметр поплавка Ø 43 мм, 1½ дюйма.

» Расположение модуля плотности может привести к изменениям порога срабатывания.

» Измерение температуры:

диапазон измерения - 40°C до + 85°С; точность ± 1,0°C (20°C); повторяемость результатов ± 0,5° C; дискретность 0,001°C

» Монтажное соединение: втулка R 1½ из нержавеющей стали, регулятор положения в пределах 500 мм.

» Электрическое подключение: разъем M12.

» Защита корпуса: IP68

» Материал зонда: нержавеющая сталь;

» Магнитное основание: проводящий пластик.

Дополнительно

» Аккумуляторный передатчик VISY-RFT

для беспроводной связи с консолью VISY- Command RF.

Описание функций
Зонд VISY-Stick Flex действует на основе магнитострикционного принципа измерения. Проволока из магнитострикционного материала вставлена в гибкий гофрированный шланг. Специальная конструкция позволяет сгибать зонд в любом направлении. Таким образом, зонд VISY-Stick Flex можно компактно упаковывать и поставлять по низкой цене. Еще одним преимуществом является простой монтаж зонда. Груз на нижнем конце зонда позволяет разматывать его на полную длину, а магнит, расположенный ниже груза, обеспечивает закрепление зонда в нужном месте и позволяет избежать непреднамеренного перемещения зонда VISY-Stick Flex. После завершения монтажа зонд VISY Stick
Flex располагается вертикально и оба поплавка для нефтепродукта и подтоварной воды могут свободно перемещаться.
Так же возможна комплектация VISY-Stick Flex с датчиком плотности FAFNIR.
