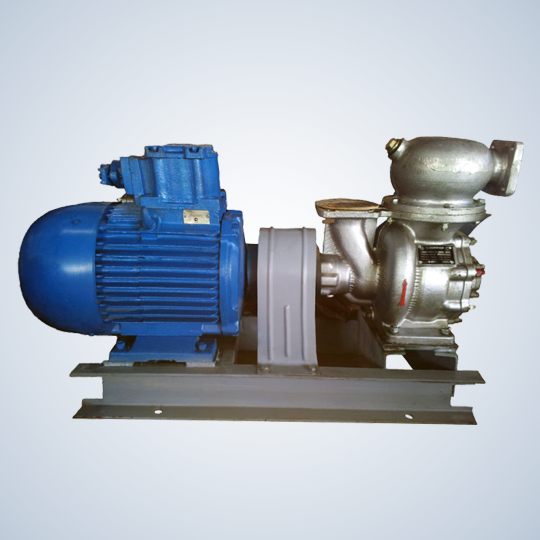

Насосный агрегат АСЦЛ 20/24
Самовсасывающий насосный агрегат АСЦЛ-20-24 работает от электродвигателя мощностью 18,5 кВт и предназначен для перекачивания чистых без механических примесей жидкостей: воды, бензина, керосина, спирта, продукта ТМ-285 и других нейтральных жидкостей вязкость не более 2*10-5 м2/с и температурой от 233 К до 323 К (от –40 °С до +50 °С) и плотностью не более 1000 кг/м3.
Насос СЦЛ-20-24 - самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный.
Первая ступень - центробежный насос с рабочим колесом закрытого типа и спиральным отводом круглого сечения, обеспечивает высокие кавитационные качества.
Вторая ступень - вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокую напорность. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса.
Самовсасывание осуществляется специальным устройством (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала - торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц.
Памятка потребителю насосного агрегата АСЦЛ-20-24
Внимание: усилие трубопровода не должно передаваться насосу. Не запускать насос при закрытой напорной задвижке. Пуск не заполненного жидкостью насоса запрещён. Не допускайте работу насоса в режиме самовсасывания более 5 мин. Жидкость, находящаяся в насосе, нагреется и может произойти заклинивание рабочей части.
Основные параметры и характеристики
Частота вращения, об/ мин | 1450 | 1700 |
Подача, м3/ч | 32 | 45 |
Напор, м | 54 | 45 |
Мощность, кВт | 18,5 | 22 |
КПД насоса, % | 33 | |
Допустимый кавитационный запас, м | 1,5 | 5 |
Высота самовсасывания, м | 5,5 | |
Габаритные размеры, мм | 478х460х285 | |
Масса, кг | 275 | 317 |
