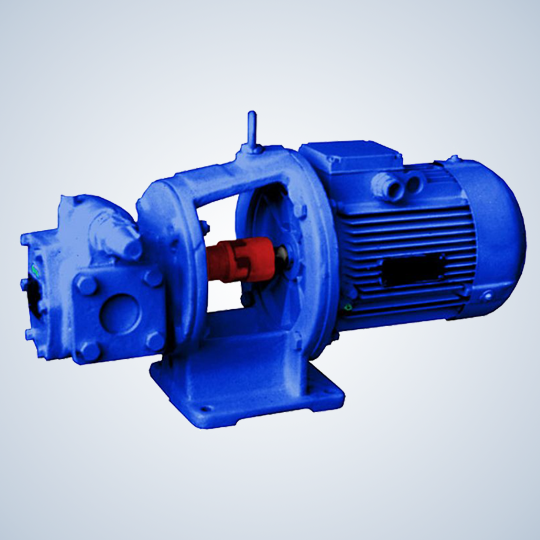

Шестеренные химические насосы типа Ш
Конструктивно представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.
Перекачиваемая жидкость:
Насосы шестеренные типа Ш3,2-25К и агрегаты электронасосные на их основе, предназначены для перекачивания магнитного лака и других подобных жидкостей с кинематической вязкостью 1,9*10-4:38*10-5 м2/с (26-3500°ВУ), температурой до 30°С (по согласованию с производителем до 100°С).
Условные обозначения:
Условные обозначения электронасосного агрегата:
Например:
Ш3.2-25-0.6/6К-Рп-1 ТУ ТУ26-06-1058-76
Ш - шестренный
3.2 - подача насоса в литрах на 100 оборотов
25 - наибольшое давление насоса, кгс/см2
0,6 - подача насоса в агрегате, м³/ч
6 - давление на выходе из насоса в агрегате, кгс/см²
К - условное обозначение материала проточной части насоса - нержавеющая сталь 12Х18Н10Т
Рп - регулируемая подача;
1 - исполнение двигателя
ТУ26-06-1058-76 - обозначение технических условий
Марка агрегата | Подача, м3/час | Давление насоса, кгс/см2 | Частота вращения, об/мин | Мощность двигателя, кВт | Вакууметрическая высота всасывания, м |
Ш3.2-25-1.6/16К-1 | 1,6 | 16 | 980 | 2,2 | 0,1 |
Ш3.2-25-0.6/6К-Рп-1 | 0.06…0.6 | 6 | 80…400 | 1,1 | 0,1 |
